一、什么是光模块？

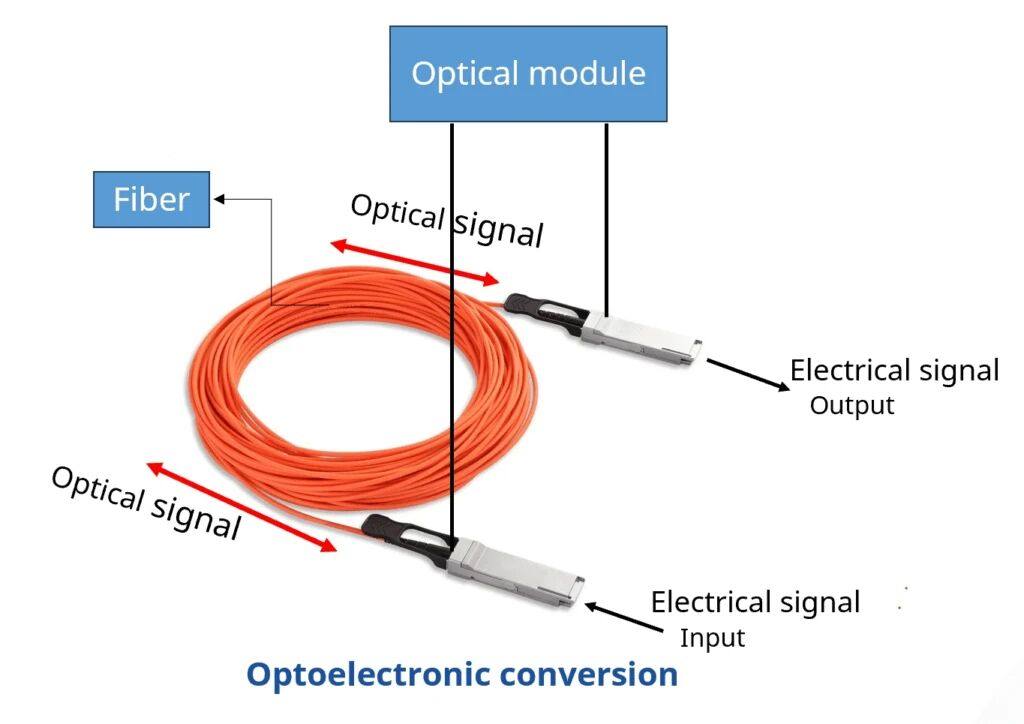

光模块是光纤通信系统中至关重要的器件，工作在OSI模型的最低层——物理层，主要功能是实现光电转换，将电信号转换成光信号，反之亦然。
1. 光模块组件
光模块通常由光发射器件（TOSA，含激光器）、光接收器件（ROSA，含光电探测器）、功能电路、主控电路板（PCBA）、外壳和光（电）接口等部件组成。
二、光模块如何工作？
1. TOSA是什么？它是如何工作的？
发射光子组件 (TOSA) 负责光的发射。其主要功能是将电信号转换为光信号。该组件包含光源（例如激光二极管或半导体发光二极管 (LED)、光学接口、监控光电二极管、金属或塑料外壳以及电气接口。
目前，大多数光模块通常采用激光二极管（LD）作为光源。与半导体发光二极管（LED）相比，LD具有功耗更低、输出功率更高、耦合效率更高等优势。然而，由于成本更低、寿命更长，LED仍然是低速率、短距离传输的可行选择。
输入电信号经内部驱动芯片处理后，驱动激光二极管（LD）或发光二极管（LED）以相应速率发射调制光信号。此外，TOSA内部集成自动光功率控制电路（APC），确保输出光信号功率始终稳定。
2. ROSA 是什么？它是如何工作的？

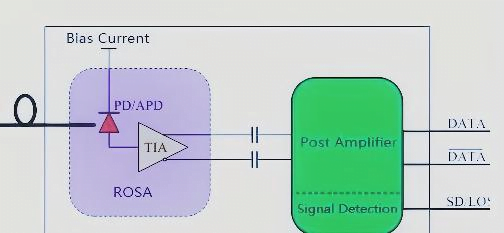

ROSA（接收光子组件）是光通信中必不可少的组件。其主要作用是将TOSA发射的光信号转换为电信号。ROSA由多种元件组成，包括光电探测器（PIN光电二极管或雪崩光电二极管）、跨阻放大器 (TIA) 和后置放大器。
光电探测器在光通信中起着至关重要的作用，其中最常见的是PIN光电二极管和APD。APD是一种灵敏度极高的光电探测器，它利用雪崩倍增效应来放大光电流，与PIN光电二极管相比，其接收灵敏度提高了6至10 dB。
光电探测器产生的微弱信号电流经过跨阻放大器 (TIA) 转换为足够幅度的信号电压。该电压信号最初是模拟信号，必须转换为数字信号才能被信号处理电路识别。位于 TIA 之后的后置放大器在将不同幅度的信号转换为等幅度的数字信号方面发挥着至关重要的作用。
ROSA 和 TOSA 组件配对在一起，构成用于发送和接收信号的光模块的基本元件。
3. 什么是PCBA？
PCBA 是指集成电路板，又称印刷电路板。SMT 贴片和 DIP 插件是 PCBA 生产过程中常用的方法。从 PCB 下料到 SMT 贴片或 DIP 插件的整个过程称为 PCBA。有源和无源电子元器件被焊接到集成电路板上，然后放置在光模块内部。简单来说，PCBA 是用于承载集成电路和其他电子元器件的薄板，用于确保电子设备的质量、功能等。
4. 什么是光纤连接器？
这里的光纤连接器是指光模块连接到光纤跳线的接口，可以通过单模或多模光纤跳线连接。
5. 什么是数字诊断监控（DDM）？
数字诊断监控 (DDM) 是一种能够实时监控光模块各项参数的技术，包括工作电压、工作温度、接收光功率、发送光功率和激光偏置电流。这项由行业组织 SFF 委员会开发的尖端技术遵循 SFF-8472 多源协议中规定的标准参数。这些标准确保光模块和网络设备的硬件和软件遵循一致的值和范围。最终，这将促进网络设备供应商和光模块供应商产品的互操作性。
