系统级封装：异质集成与异构集成

异质集成(HeteroMaterial Integration)与异构集成(HeteroStructure Integration)是半导体封装领域的两个核心概念，二者虽常被关联讨论，但在目标、技术重点和应用场景上存在显著差异。

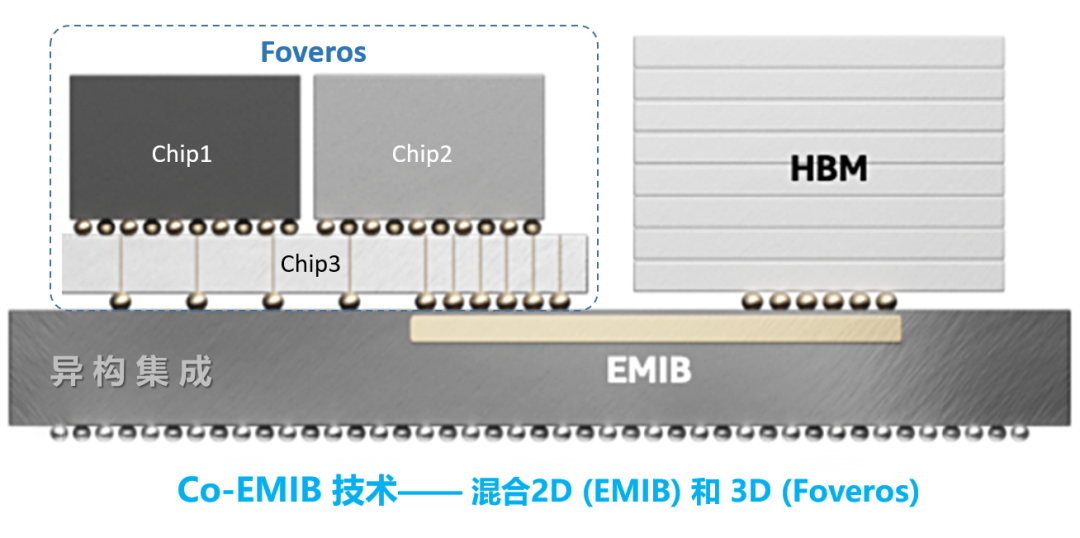

Intel的Co-EMIB技术 典型的异构集成技术

以下是两者的详细对比：

1. 定义与核心概念

异质集成：以材料差异为核心  ，指将不同半导体材料（如硅基芯片与化合物半导体GaN、SiC、InP等）制造的器件集成到同一封装中。例如，在射频模块中同时集成硅基控制芯片和GaN功率放大器，或在光电器件中集成硅和磷化铟芯片。目标：突破单一材料的物理限制（如高频、高功率、光电转换），实现多功能协同。

异构集成：以工艺和功能差异为核心  ，指将不同制程节点（如7nm逻辑芯片与28nm I/O芯片）、不同功能模块（如CPU、GPU、存储器）的芯片封装在一起，形成系统级封装（SiP）。目标：优化成本与性能，例如通过复用成熟制程芯片降低整体成本。

2. 技术实现方式

异质集成关键技术：

• 异质外延：在基底（如SiC或硅）上生长不同材料的半导体层（如GaN）。

• 三维互连：通过硅通孔（TSV）、微凸点（μBump）实现垂直堆叠。

• 材料兼容性挑战：需解决不同材料的热膨胀系数（CTE）失配问题，避免热应力导致器件失效。

异构集成关键技术：

• 先进封装：采用2.5D/3D封装（如台积电CoWoS、Intel EMIB），通过硅中介层或有机基板连接多芯片。

• 芯粒（Chiplet）架构：模块化设计，各芯粒通过标准化接口（如UCIe）互连，支持跨厂商复用。

• 设计简化：无需统一制程，但需高精度对齐（如亚微米级线宽控制）。

3. 应用场景差异

异质集成

• 高频/高功率领域：5G射频前端（GaN+Si）、电动汽车功率模块（SiC+Si）。

• 光电融合：激光雷达（集成InP激光器与硅基探测器）。

• 新兴领域：氧化镓（GaO）等第四代半导体器件的集成。

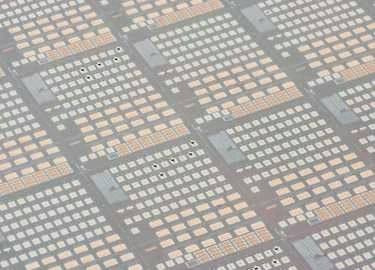

激光二极管贴片在一个300mm硅光子晶圆 图源：Imec

异构集成

• 高性能计算：AI芯片（如英伟达H100，集成7nm GPU与6nm HBM存储器）。

• 消费电子：手机SoC（如苹果处理器复用射频、基带芯粒）。

• 成本敏感领域：通过“14nm+14nm堆叠替代7nm”策略，平衡性能与制造成本（如华为芯片堆叠专利）。

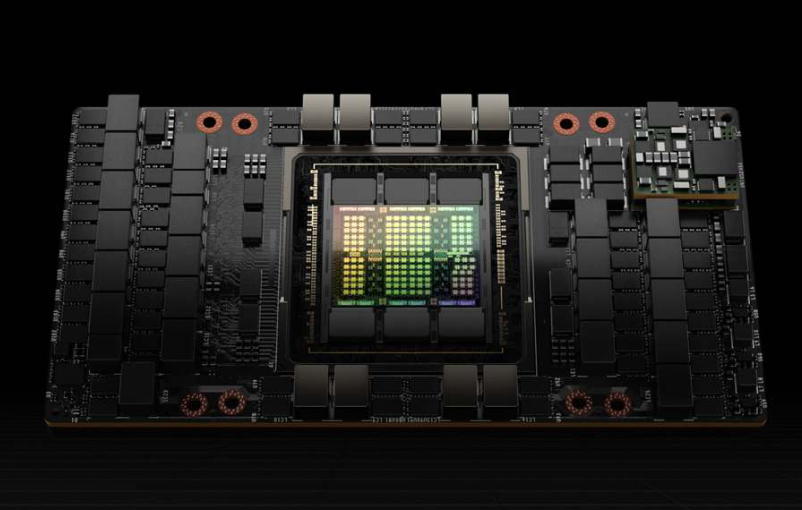

NVIDIA H100 Tensor 核心 GPU 图源官网

4. 技术挑战与发展趋势

异质集成

• 挑战：材料界面缺陷、热管理难度高（如GaN器件局部过热）、跨尺度仿真复杂性。

• 趋势：向晶圆级集成发展（如直接在硅衬底上生长GaN层），减少封装层级。

异构集成

• 挑战：互连标准统一（UCIe生态建设）、良率控制（已知良好芯片KGD筛选）。

• 趋势：与异质集成融合，例如在3D堆叠中同时集成硅与GaN芯片。

异质异构系统级混合封装工艺 图源合肥中科岛晶

核心区别总结，以下是两种集成技术的对比表格：

总结

异质集成与异构集成虽同属后摩尔时代的技术路径，但本质不同：

异质集成是“材料的融合”，解决硅基半导体在物理性能上的天花板；

异构集成是“功能的拼图”，通过模块化设计突破制程与成本瓶颈。

未来两者将深度融合（如在3D堆叠中集成多材料芯粒），共同推动算力、能效与功能密度的提升。
