当光芯片、电子芯片、光引擎与先进封装走向高密度集成,制造难点也在变化:芯片能不能做出来,只是第一步;每一个关键尺寸、每一道互连结构、每一个界面状态,能不能被稳定地"测"出来,才决定它能否真正进入量产。
在近期举行的2026太湖光谷大会暨中国(苏州)光子产业发展大会上,普雷赛斯运营总监赵昊宇在光制造科研成果转化项目路演上,带来《从晶圆到光引擎:硅光CPO关键制造环节的精密量测》专题分享,重点展示面向光通信行业精密制程解决方案与量检测能力。







CPO加速走向产业化

量检测成为新的关键环节

COMPANY INFORMATION

AI算力需求持续增长,推动数据中心互连向更高带宽、更低功耗、更高集成度演进,CPO(光电共封装)成为关键方向。但当光与电走向芯片级深度集成,制造的关注点也随之改变。

左右滑动,查看更多

CPO将制造良率控制推向更复杂的多尺度场景

过去,行业问的是:芯片做得出来吗?
今天,问题变成了——
·  能不能稳定制造?
·  互连结构准不准?
·  键合界面可不可靠?
·  三维形貌是否一致?
·  缺陷能不能及时拦截?
量检测,正从单点需求,变成贯穿全链路的系统能力。
从"单一量测"走向"多技术协同"
制造链变了,技术栈也要跟着变。普雷赛斯的答案,是——多物理感知 · 多技术协同。
针对不同结构和工艺,让不同感知手段协同工作。

让技术探索走向产业实践

INDUSTRIAL PRACTICE

SOI硅光器件上,光栅耦合器、波导、调制器与锗光探测器在同一片晶圆成形。低损耗与高一致性,取决于三个量测维度:材料膜厚、结构关键尺寸、三维表面质量。

异构集成阶段,问题从"能不能键合",变成"键合良率有多高"。键以 COUPE 为代表的 F2F 混合键合路线,把 EIC 与 PIC 面对面堆叠到 Si Carrier 上 —— 键合界面完全埋入硅层内部,看不见、测不准。表面质量、对准精度、互连与界面质量,构成量产三道防线;

从RDL到光引擎:

每一个制造环节,都有对应的量检测

COMPANY INFORMATION

中道与后道,是CPO制造链上工艺最密集的一段——从RDL、Bump、TSV到Hybrid Bonding,再到光纤阵列、耦合结构与光引擎。当封装从二维互连走向三维集成,量检测也必须从二维尺寸测量,走向三维结构感知。

而风险,往往藏在最深处——表面看得见的波导侧壁粗糙、光栅尺寸偏差、微凸点形貌不良,可以靠非接触光学量测直接复现;但藏在键合界面深处的空洞、翘曲与互连缺陷,需要红外穿透与多物理感知才能看见。

这也是为什么 CPO 量测不能靠一种设备、一条光路走到底:表面结构、纳米形貌、埋层缺陷、光学性能,各有各的 "可见性"。

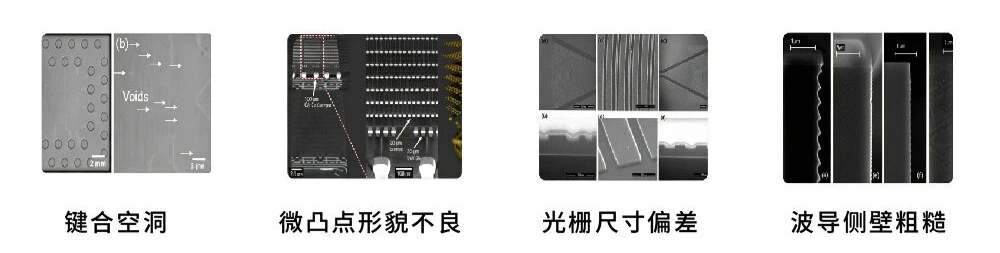

CPO 制造中几类典型缺陷 —— 从表面波导粗糙到键合界面空洞,不同深度的结构需要不同的感知手段。



CPO光引擎的全维光学量检测解决方案

真正的挑战:不是“有没有检测”

而是“能不能融合”

COMPANY INFORMATION

CPO正在改变一个设备 → 一个参数 → 一个结果 这一模式,

当光芯片、电子芯片、RDL、Bump、键合界面以及光学耦合结构逐渐被集成到一个更复杂的系统中:

一个缺陷可能对应多个物理参数;
一个工艺问题也可能需要多种检测手段共同判断。

左右滑动,查看更多



多传感器融合的量检测平台

让
光谱 × 干涉 × 偏振 × 成像
与

核心算法 × 软件平台 × 精密机械 × 嵌入式控制

形成协同





不止于检测,更在于赋能

COMPANY INFORMATION

我们不止提供标准化量检测仪器与设备,更聚焦光电封装全制程痛点,以精准量测能力护航高端光电器件的高品质量产落地。普雷赛斯以光学感知、控制平台、算法引擎、认知智能为核心技术,构建起100%自研的一体化技术栈,实现从底层技术到系统级产品的全面自主可控,持续为半导体制造提供坚实可靠的量检测支撑。
高精度光学检测技术
实现纳米级精度测量
Seal Pro AI大模型
缺陷复判提效,良率从“被动检测”迈向“主动预防”

左右滑动,查看更多
CPO产业化带来的,不只是封装结构的变化,也正在重新定义量检测的边界。普雷赛斯将持续围绕光学感知、精密控制、数据计算、智能算法,构建面向先进封装与光通信产业的一体化量检测能力。如果您正在硅光芯片、CPO光引擎的制造一线,欢迎留言,聊聊您的量测难题。
