在高性能计算、人工智能快速发展的当下,半导体行业对芯片集成规模和封装基板性能的要求越来越高。过去常用的有机基板在解决大尺寸封装翘曲问题上力不从心,而玻璃基板凭借出色的机械性能、热稳定性和平整度,成为下一代先进封装的“潜力选手”。不过,玻璃基板上的关键结构——玻璃通孔(TGV),却一直被应力问题困扰。

TGV是实现玻璃基板上下电路连通的核心通道,通常需要用铜填充。但铜和玻璃的热膨胀系数差异很大,在封装加工的升温、降温过程中,两者收缩或膨胀的程度不同,会产生巨大的热应力。这种应力可能导致玻璃开裂、铜与玻璃分层,严重影响封装的可靠性和使用寿命。之前行业常用聚酰亚胺(PI)作为缓冲层缓解应力,但PI在高温烧结时容易降解,无法适配后续的化学镀金属化工序,应用受限。

针对这一痛点,中国科学院微电子研究所陈钏团队提出了新方案:在玻璃基板TGV的玻璃与铜之间,烧结一层无机缓冲层。为了适配化学镀工艺,团队选择了ZnO、TiO、ZrO三种无机材料,通过有限元仿真分析,研究它们对TGV应力的缓解效果,还探索了缓冲层厚度、玻璃芯板厚度等参数的影响。

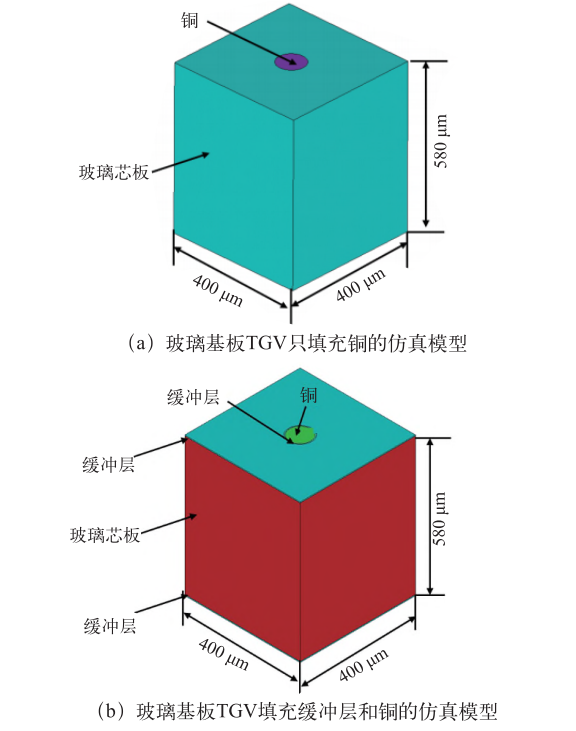

图 玻璃基板 TGV 仿真模型

结论

1)烧结2 μm 及以下的ZnO、TiO₂、ZrO₂无机缓冲层在冷却至室温后玻璃芯板的最大主应力为径向拉应力,最大应力值为 38.41 MPa (2 μm 的 ZrO₂),小于玻璃芯板的抗拉强度 150 MPa,不会造成玻璃芯板的失效。

2)在玻璃基板 TGV 填孔后的叠层工艺升温过程中,加入缓冲层可以有效降低玻璃芯板的应力,最大主应力为通孔内的周向拉应力,纯铜填充的 TGV 玻璃芯板最大主应力为 202.36 MPa,其中应力缓冲效果最好的缓冲层为 TiO₂,缓冲层为 5μm 的 TiO₂,玻璃芯板的最大主应力为 67.63 MPa,相较于纯铜填充 TGV,应力降低了 66.58%。

3)随着缓冲层厚度的增加,玻璃板升温过程中的最大主应力变小,玻璃芯板降温过程中的最大主应力变大;缓冲层厚度从 1μm 增加到5μm,ZnO、TiO₂、ZrO₂ 无机缓冲层的应力缓冲效果明显好于 PI缓冲层通过增加厚度缓解玻璃芯板应力的能力越强,工艺容差大。但是随着缓冲层厚度的增加,所有材料的应力缓冲率整体呈现逐渐下降的趋势,说明应力缓冲效果随着厚度的增加呈收益递减特性。

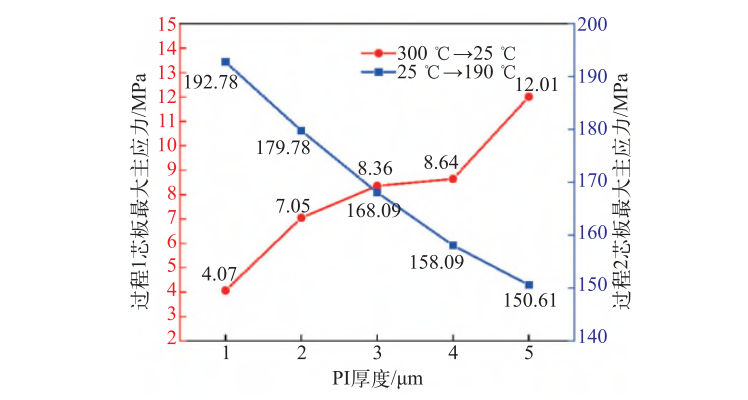

图 PI缓冲层厚度对玻璃芯板最大主应力的影响

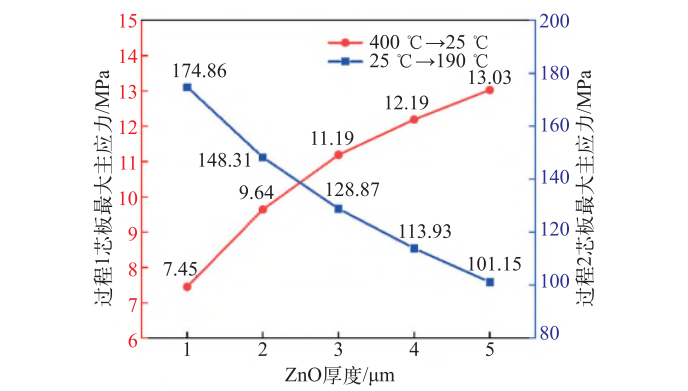

图 ZnO缓冲层厚度对玻璃芯板最大主应力的影响

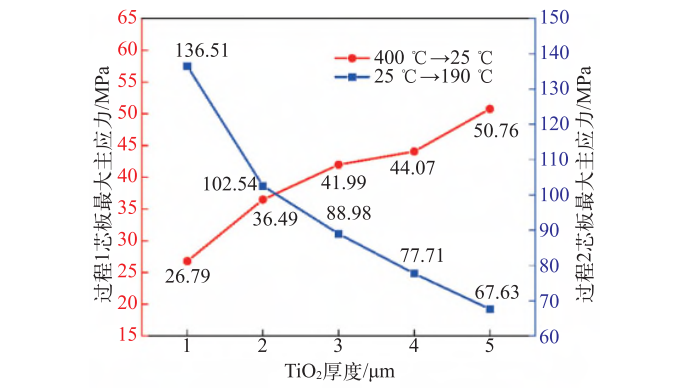

图 TiO₂缓冲层厚度对玻璃芯板最大主应力的影响

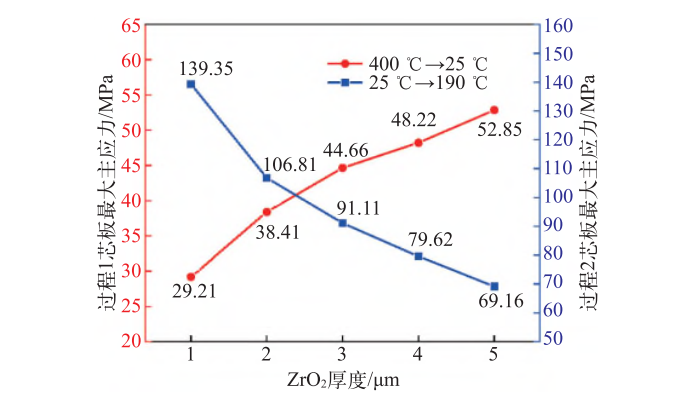

图 ZrO₂缓冲层厚度对玻璃芯板最大主应力的影响

4)随着 TGV 孔径的增加,TGV 降温过程玻璃芯板最大主应力变小,升温过程玻璃芯板的最大主应力变大。

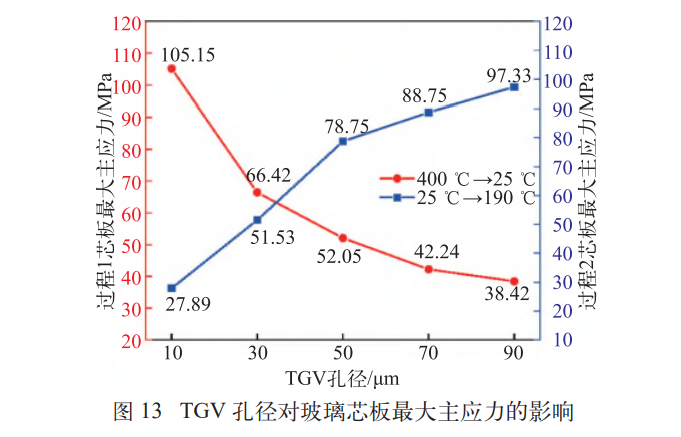

图 TGV孔径对玻璃芯板最大主应力的影响

以上仿真结果表明,无机缓冲层方案可有效降低玻璃基板 TGV 的应力。值得注意的是,玻璃基板加工中,无机缓冲层可能会有高应力断裂失效风险,其抗拉强度以及与玻璃、铜之间的结合力还需在未来工作中进一步研究。

更多仿真实验具体数据可以查看赵泉露,赵静毅,丁善军等《降低玻璃基板 TGV 应力的无机缓冲层方法与仿真分析》论文内容。

来源:电子与封装、先进封装材料
赵泉露,赵静毅,丁善军等《降低玻璃基板 TGV 应力的无机缓冲层方法与仿真分析》

DOI:10.16257/j.cnki.1681-1070.2025.0159
