近日，帝尔激光在投资者互动平台表示，公司持续聚焦主营业务的同时积极向消费电子、新型显示和集成电路等领域开拓。公司应用于半导体芯片封装、显示芯片封装等领域的TGV设备，已经完成面板级玻璃基板通孔设备的出货，实现了晶圆级和面板级TGV封装激光技术的全面覆盖。

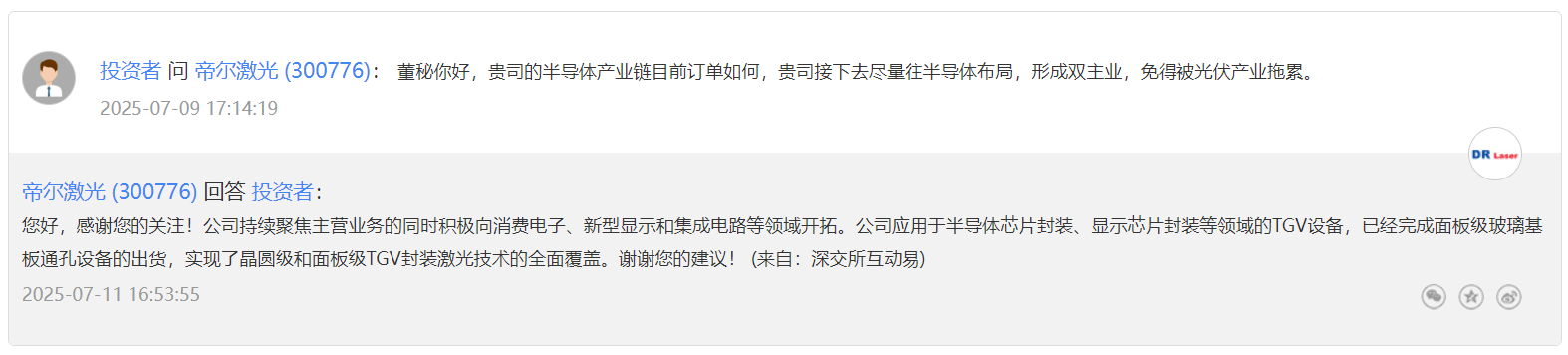

图源：投资者关系互动平台
据了解，武汉帝尔激光科技股份有限公司是一家以自主创新激光技术为核心，面向光伏、新型显示和半导体等领域提供一体化加工解决方案的激光装备制造企业。在集成电路领域，帝尔激光聚焦第三代半导体、先进封装等技术发展与革新需求，瞄准半导体领域关键需求和核心问题，开发多款先进半导体激光技术，推出了TGV激光微孔、IGBT/SiC激光退火、晶圆激光隐切等装备。

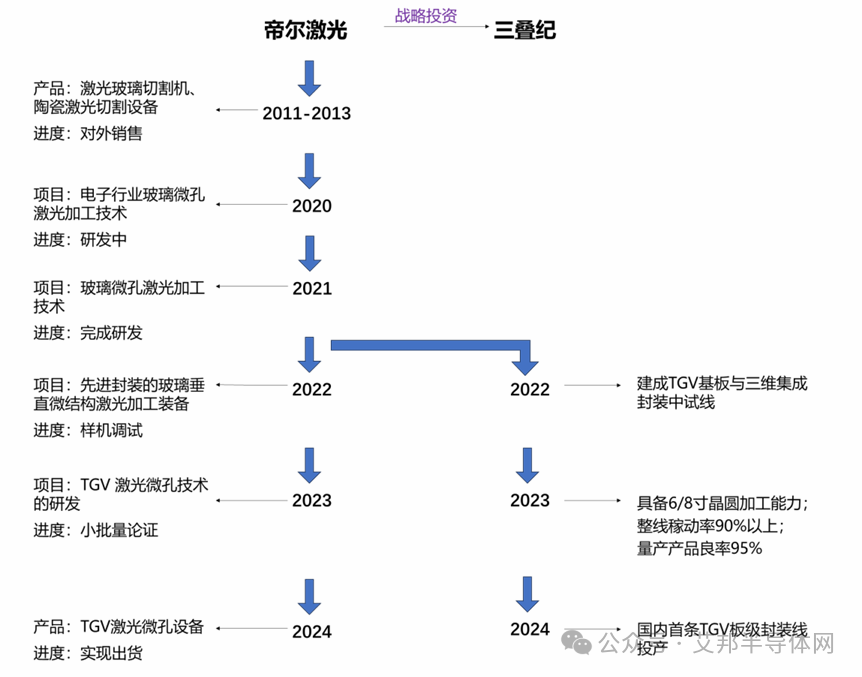

帝尔激光在TGV方面的发展

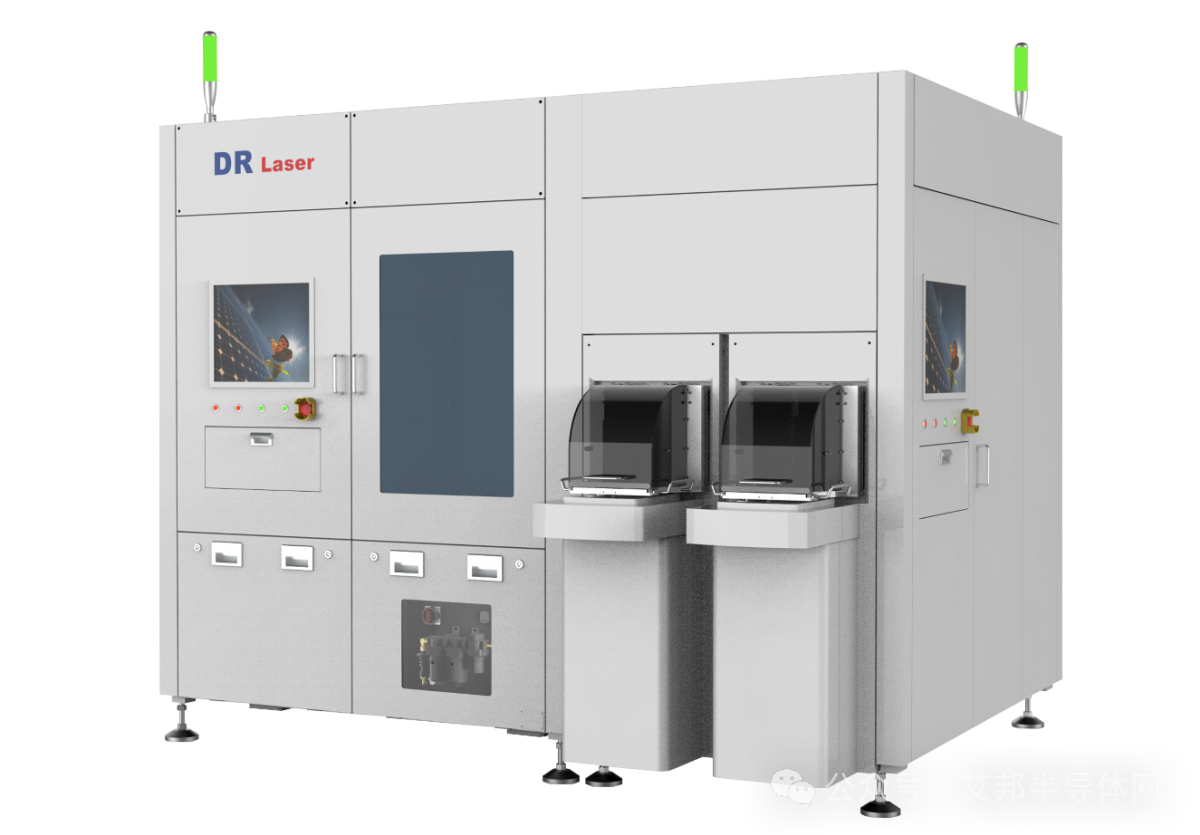

帝尔激光TGV技术

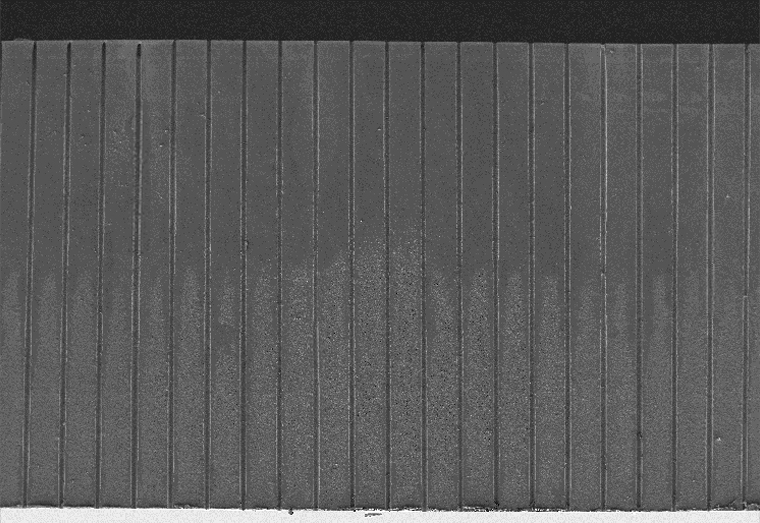

帝尔激光主要聚焦于“激光诱导改质+化学蚀刻”的方式，在玻璃内部形成巨量通孔结构，为后续的金属化工艺实现提供条件，主要应用场景包括玻璃封装基板、Mirco LED基板、IPD集成无源器件、MEMS转接板、微流控器件、其他玻璃微结构等，支持石英、硼硅、钠钙、铝硅等多种不同玻璃材质，可根据需求在基板上实现圆孔、方孔、埋孔、通孔以及微槽等多形态工艺。
技术指标
基板尺寸：4~12寸圆形或方形片、G3.5，G4.5，G6
通孔形状：圆孔、方孔、埋孔、通孔、 微槽
最小孔径：5µm
径深比：1:100
平台精度：重复定位精度≤ ±1µm；定位精度<±2µm
设备产能：≥5000 points/s
https://ir.p5w.net/question/0001B4CE670DDE5945CB9347C0B7C834ED3A.shtml
